తక్కువ ప్రొఫైల్ స్టెప్పర్ డ్రైవర్ మినీ

చైనా నాణ్యత తక్కువ ప్రొఫైల్ స్టెప్పర్ డ్రైవర్ మినీ తయారీదారులు మరియు సరఫరాదారులు. LICHUAN® అనేది చైనాలో తక్కువ ప్రొఫైల్ స్టెప్పర్ డ్రైవర్ మినీ తయారీదారు మరియు సరఫరాదారు.

విచారణ పంపండి

ఉత్పత్తి వివరణ

LICHUAN® ప్రసిద్ధ చైనా లో-ప్రొఫైల్ స్టెప్పర్ డ్రైవర్ మినీ తయారీదారులు మరియు సరఫరాదారులలో ఒకరు. మా ఫ్యాక్టరీ తక్కువ ప్రొఫైల్ స్టెప్పర్ డ్రైవర్ మినీ తయారీలో ప్రత్యేకత కలిగి ఉంది. మా నుండి తక్కువ ప్రొఫైల్ స్టెప్పర్ డ్రైవర్ మినీని కొనుగోలు చేయడానికి స్వాగతం. కస్టమర్‌ల నుండి వచ్చే ప్రతి అభ్యర్థనకు 24 గంటల్లో ప్రత్యుత్తరం ఇవ్వబడుతుంది.

ఉత్పత్తి పరిచయం

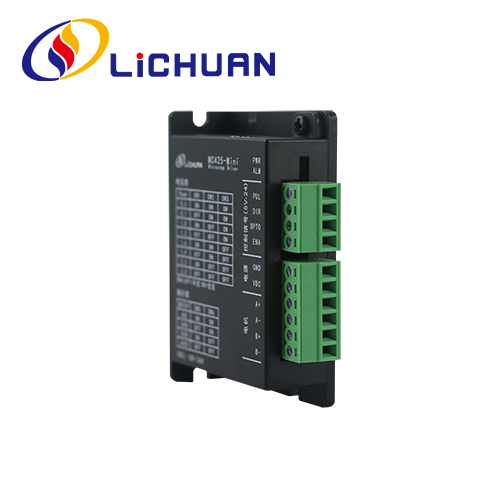

తాజా ARM చిప్ సాంకేతికత పథకం ఆధారంగా, MC425-మినీ డిజిటల్ తక్కువ-వోల్టేజ్ స్టెప్ మోటార్ డ్రైవ్‌లు సాధారణంగా అద్భుతమైన మీడియం మరియు తక్కువ వేగం పనితీరును సాధించడానికి రెండు-దశలు 35, 39 మరియు 42 దశల మోటార్ సిరీస్‌లతో అందించబడతాయి. 400~6400లోపు ఏదైనా ఉపవిభాగం మరియు రేట్ చేయబడిన పరిధిలో ఏదైనా కరెంట్‌ని చాలా చిన్న-పరిమాణ పరికరాలలో అప్లికేషన్ కోసం సెట్ చేయవచ్చు. ఒక అంతర్నిర్మిత సూక్ష్మ-ఉపవిభాగ సాంకేతికతను స్వీకరించారు, ఇది తక్కువ ఉపవిభాగంలో కూడా అధిక ఉపవిభాగం యొక్క ప్రభావాన్ని సాధించడంలో సహాయపడుతుంది. మధ్య లేదా తక్కువ వేగంతో రన్నింగ్ చాలా స్థిరంగా ఉంటుంది మరియు డ్రైవ్ మోటర్ నాయిస్ చాలా తక్కువగా ఉంటుంది. డ్రైవర్ 2 ఫేజ్ Nema17 ఓపెన్ లూప్ స్టెప్పర్ మోటార్‌కి సరిపోలవచ్చు.

ఫంక్షనల్ లక్షణాలు

● వోల్టేజ్ ఇన్‌పుట్ పరిధి: DC18V~36V
● గరిష్టంగా. గరిష్ట కరెంట్: 2.5A
● ఉపవిభాగ పరిధి: 400~6400ppr
● పల్స్ రూపం: పల్స్ + దిశ
● పల్స్ ప్రతిస్పందన ఫ్రీక్వెన్సీ: 0~200KHz
● మోటార్ పరామితి స్వీయ నియంత్రణ
● ఓవర్ వోల్టేజ్, ఓవర్ కరెంట్ మరియు t.

MC425Emini ఫీచర్లు

● వోల్టేజ్ ఇన్‌పుట్ పరిధి: DC18V～36V
● గరిష్ట గరిష్ట కరెంట్: 2.5A
● ఉపవిభాగ పరిధి: 400～6400ppr
● పల్స్ రూపం: పల్స్ + దిశ
● ఇంపల్స్ రెస్పాన్స్ ఫ్రీక్వెన్సీ: 0～200KHz
● మోటారు పరామితి ఆటో-ట్యూనింగ్ ఫంక్షన్ ఓవర్ వోల్టేజ్, ఓవర్ కరెంట్, ట్రాకింగ్ ఎర్రర్ ఆఫ్ టాలరెన్స్ మొదలైన రక్షణ ఫంక్షన్‌లతో.
● మరిన్ని వివరాలు Pls “డౌన్‌లోడ్” కేటలాగ్‌లో డ్రైవర్ మాన్యువల్‌ని తనిఖీ చేయండి.

ఆపరేటింగ్ పర్యావరణం మరియు పారామితులు

● నిల్వ ఉష్ణోగ్రత: -20°C~65°C
● ఆపరేటింగ్ ఉష్ణోగ్రత: 0°C~50°C
● ఆపరేటింగ్ తేమ: 40~90%RH (సంక్షేపణం లేకుండా)
● వైబ్రేషన్ ఫ్రీక్వెన్సీ: < 0.5G (4.9m/s2), 10~60 Hz (నిరంతర ఆపరేషన్).
● దుమ్ము, చమురు మరకలు, తినివేయు వాయువులు, అధిక తేమ మరియు కంపనం ఉన్న ప్రదేశాలను నివారించాలి. మండే వాయువులు మరియు వాహక ధూళిని నిషేధించాలి

సాంకేతిక పరామితి

● నిల్వ ఉష్ణోగ్రత: -20°C~65°C
● ఆపరేటింగ్ ఉష్ణోగ్రత: 0°C~50°C
● ఆపరేటింగ్ తేమ: 40~90%RH (సంక్షేపణం లేకుండా)
● వైబ్రేషన్ ఫ్రీక్వెన్సీ: < 0.5G (4.9m/s2), 10~60 Hz
(నిరంతర ఆపరేషన్).
● దుమ్ము, నూనె మరకలు, తినివేయు వాయువులు, అధిక తేమ మరియు కంపనాన్ని నివారించాలి. మండే వాయువులు మరియు వాహక ధూళిని నిషేధించాలి

ప్రధాన అప్లికేషన్లు

ఎలక్ట్రానిక్ ప్రాసెసింగ్ మరియు డిటెక్షన్, సెమీకండక్టర్ ప్యాకేజింగ్, లేజర్ కట్టింగ్ మరియు వెల్డింగ్, లేజర్ ఫోటోటైప్‌సెట్టింగ్, ప్యాకేజింగ్ మెషినరీ, చెక్కే యంత్రాలు, మార్కర్లు, కట్టర్లు, దుస్తులు ప్లాటర్లు, మధ్య తరహా CNC వంటి వివిధ మోషన్ కంట్రోల్ ఫీల్డ్‌లలో ఆటోమేటిక్ పరికరాలు మరియు సాధనాలకు అనుకూలం.

సాంకేతిక పరామితి

● వోల్టేజ్ ఇన్‌పుట్ పరిధి: DC24V～110V/AC18V～80V
● గరిష్ట గరిష్ట కరెంట్:7.2A
● ఇన్సులేషన్ నిరోధకత: 500M
● ఓవర్‌కరెంట్, ఓవర్‌వోల్టేజ్ మరియు ఇతర రక్షణ ఫంక్షన్‌లతో.

పర్యావరణ పారామితులు

● నిల్వ ఉష్ణోగ్రత:-20° ℃~80℃
● ఆపరేటింగ్ ఉష్ణోగ్రత:0 ℃~55℃
● ఆపరేటింగ్ తేమ:90%RH (కన్డెన్సింగ్)
● వైబ్రేషన్ ఫ్రీక్వెన్సీ: 0.5G (4.9m/s2)10Hz~ 60Hz (నిరంతర ఆపరేషన్) కంటే తక్కువ
● దుమ్ము, నూనె మరకలు, తినివేయు వాయువులు, ఎక్కువ తేమ మరియు చాలా బలమైన కంపనం ఉన్న ప్రదేశాలను నివారించండి మరియు నిషేధించండి మండే వాయువు మరియు వాహక ధూళి

డ్రైవ్ ఫంక్షన్ వివరణ

డ్రైవ్ ఫంక్షన్	సూచనలు
వేగం పరిధి అమరిక	డ్రైవ్ యొక్క వేగ పరిధిని సెట్ చేయడానికి నాలుగు DIP స్విచ్‌లు SW5~SW8 ఉపయోగించబడతాయి. మొత్తం 16 స్పీడ్ రేంజ్‌లు ఉన్నాయి. వినియోగదారు సెట్ చేసినప్పుడు వేగం, డ్రైవ్ మొదట నిలిపివేయాలి. నిర్దిష్ట వేగ పరిధి సెట్టింగ్ కోసం, దయచేసి డ్రైవ్ ప్యానెల్‌లోని సూచనలను అనుసరించండి.
అవుట్‌పుట్ కరెంట్ సెట్టింగ్	3 డయల్ స్విచ్‌లు SW1~SW3 ద్వారా డ్రైవర్ కోసం 8 అవుట్‌పుట్ కరెంట్‌లను సెట్ చేయవచ్చు. అవుట్‌పుట్ కరెంట్ సెట్టింగ్‌ల కోసం డ్రైవర్ ప్యానెల్ ఇన్‌స్ట్రక్షన్ చూడండి.
ఆటోమేటిక్ హాఫ్ ఫ్లో ఫంక్షన్	స్విచ్ SW4 ద్వారా డ్రైవర్ కోసం ఆటోమేటిక్ హాఫ్ కరెంట్ ఫంక్షన్‌ని సెట్ చేయవచ్చు. ఆఫ్ అంటే క్వైసెంట్ కరెంట్ సగానికి సెట్ చేయబడింది ఆపరేటింగ్ కరెంట్; ఆన్ అంటే క్వైసెంట్ కరెంట్ మరియు డైనమిక్ కరెంట్ ఒకేలా ఉంటాయి. సాధారణ ఉపయోగం కోసం SW4 ఆఫ్‌గా సెట్ చేయబడుతుంది మోటారు మరియు డ్రైవర్ యొక్క ఉష్ణ ఉత్పత్తిని తగ్గించడం మరియు విశ్వసనీయతను మెరుగుపరచడం. పల్స్ రైలు ఆగిన తర్వాత దాదాపు 0.3 సెకన్లలో, కరెంట్ స్వయంచాలకంగా 50% (వాస్తవ విలువ 55%) తగ్గుతుంది మరియు సిద్ధాంతపరంగా, ఉష్ణ ఉత్పత్తి 65% తగ్గుతుంది.
సిగ్నల్ ఇంటర్ఫేస్	PUL+ మరియు PUL- మోటార్ స్టార్ట్ కంట్రోల్ టెర్మినల్స్, ఇవి 5V లేదా 24V స్విచింగ్ సిగ్నల్‌లకు మద్దతు ఇస్తాయి; DIR+ మరియు DIR- దిశ సిగ్నల్ యొక్క సానుకూల మరియు ప్రతికూల టెర్మినల్స్; ENA+ మరియు ENA- ఎనేబుల్ సిగ్నల్ యొక్క సానుకూల మరియు ప్రతికూల టెర్మినల్స్.
మోటార్ ఇంటర్ఫేస్	A+ మరియు A- స్టెప్పర్ మోటార్ యొక్క A ఫేజ్ వైండింగ్ యొక్క పాజిటివ్ మరియు నెగటివ్ టెర్మినల్‌లకు కనెక్ట్ చేయండి; B+ మరియు B- పాజిటివ్ మరియు నెగటివ్ టెర్మినల్‌లకు కనెక్ట్ అవుతుంది, A మరియు B ఫేజ్ వైండింగ్‌లు మారినప్పుడు, మోటారు దిశ ఆన్ అవుతుంది;
పవర్ కనెక్టర్	AC/DC విద్యుత్ సరఫరాను ఉపయోగించండి, వోల్టేజ్ పరిధి 24~110VDC లేదా 18~80VAC, టెర్మినల్స్ సానుకూల మరియు ప్రతికూల ధ్రువాలుగా విభజించబడవు, సిఫార్సు చేయబడిన విద్యుత్ సరఫరా DC 48V మరియు శక్తి 250W కంటే ఎక్కువగా ఉంటుంది.
సూచిక కాంతి	డ్రైవర్‌పై 1 గ్రీన్ ఇండికేటర్ లైట్ మరియు 1 రెడ్ ఇండికేటర్ లైట్ ఉన్నాయి. ఆకుపచ్చ రంగు అనేది పవర్ ఇండికేటర్ లైట్, డ్రైవర్ విద్యుత్ సరఫరాకు కనెక్ట్ అయినప్పుడు అది ప్రకాశిస్తుంది; ఎరుపు రంగు ఫెయిల్యూర్ ఇండికేటర్ లైట్, ఓవర్-వోల్టేజ్ లేదా ఓవర్-కరెంట్ వైఫల్యం సంభవించినప్పుడు ఇది ప్రకాశిస్తుంది. వైఫల్యం తొలగించబడిన తర్వాత రెడ్ ఇండికేటర్ లైట్ ఆఫ్ అవుతుంది. విద్యుత్ సరఫరాకు మళ్లీ కనెక్ట్ చేయడం మరియు మళ్లీ ఉపయోగించడం ద్వారా మాత్రమే డ్రైవర్ యొక్క వైఫల్యం తొలగించబడుతుంది
సంస్థాపన గమనికలు	డ్రైవర్ యొక్క కొలతలు: 150x97.5x52.6mm, రంధ్రాల స్టాలేషన్ పిచ్‌లో: 138.5mm. క్షితిజ సమాంతర మరియు నిలువు సంస్థాపనలు రెండింటినీ ఎంచుకోవచ్చు (నిలువు సంస్థాపన సూచించబడింది). డ్రైవర్ వేడి వెదజల్లడం కోసం మెటల్ క్యాబినెట్‌కు వ్యతిరేకంగా అమర్చాలి.

పారామీటర్ సెట్టింగ్

MC860P-2 డ్రైవ్ యొక్క వేగం పరిధి, డైనమిక్ మరియు సగం/పూర్తి కరెంట్‌ను 8-బిట్ DIP స్విచ్ ద్వారా ఈ క్రింది విధంగా సెట్ చేయవచ్చు

వర్కింగ్ కరెంట్ సెట్టింగ్

అవుట్‌పుట్ పీక్ కరెంట్	అవుట్‌పుట్ సగటు కరెంట్	SW1	SW2	SW3
2.4A	2.0A	పై	పై	పై
3.08ఎ	2.57ఎ	ఆఫ్	పై	పై
3.77ఎ	3.14ఎ	పై	ఆఫ్	పై
4.45ఎ	3.71ఎ	ఆఫ్	ఆఫ్	పై
5.14ఎ	౪.౨౮ఎ	పై	పై	ఆఫ్
౫.౮౩ఎ	౪.౮౬అ	ఆఫ్	పై	ఆఫ్
6.52ఎ	౫.౪౩ఎ	పై	ఆఫ్	ఆఫ్
7.2A	6.0A	ఆఫ్	ఆఫ్	ఆఫ్

ఇన్‌స్టాలేషన్ పరిమాణం (యూనిట్: మిమీ)

స్పీడ్ రేంజ్ సెట్టింగ్

SPD	SW5	SW6	SW7	SW8
60	పై	పై	పై	పై
90	ఆఫ్	పై	పై	పై
120	పై	ఆఫ్	పై	పై
150	ఆఫ్	ఆఫ్	పై	పై
180	పై	పై	ఆఫ్	పై
240	ఆఫ్	పై	ఆఫ్	పై
300	పై	ఆఫ్	ఆఫ్	పై
360	ఆఫ్	ఆఫ్	ఆఫ్	పై
420	పై	పై	పై	ఆఫ్
480	ఆఫ్	పై	పై	ఆఫ్
540	పై	ఆఫ్	పై	ఆఫ్
600	ఆఫ్	ఆఫ్	పై	ఆఫ్
720	పై	పై	ఆఫ్	ఆఫ్
840	ఆఫ్	పై	ఆఫ్	ఆఫ్
960	పై	ఆఫ్	ఆఫ్	ఆఫ్
1200
