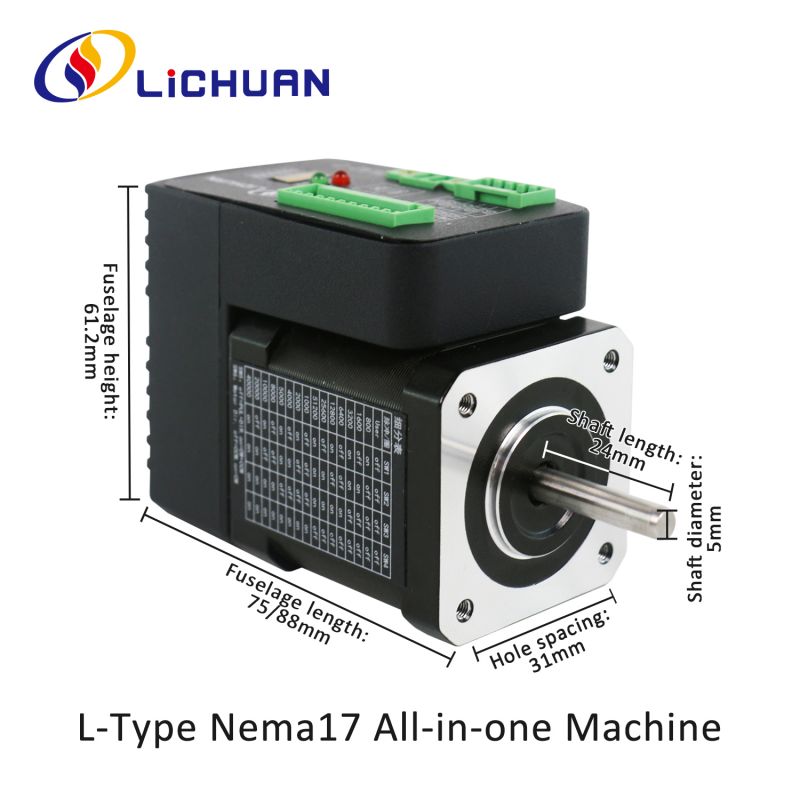

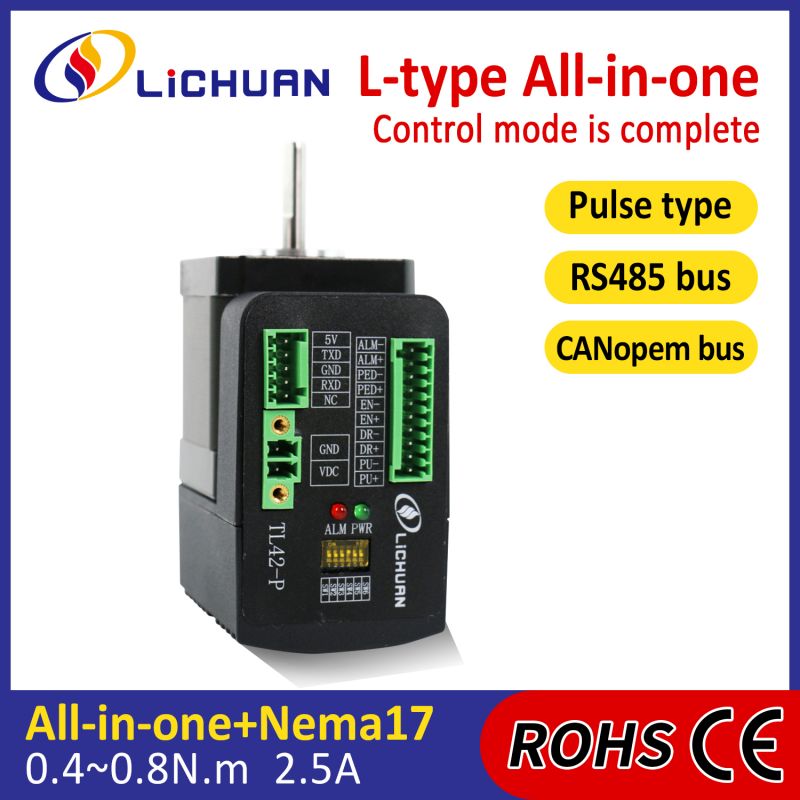

L టైప్ Nema17 ఇంటిగ్రేటెడ్ స్టెప్పర్ మోటార్ ఓపెన్ లూప్/క్లోజ్డ్ లూప్ను కలిగి ఉంది, ఇందులో పల్స్ కంట్రోల్, ఈథర్క్యాట్ బస్, RS485 బస్ ఉన్నాయి. ఇంటిగ్రేటెడ్ కంట్రోలర్ మరియు ఎన్కోడర్తో కూడిన ఇంటెలిజెంట్ ఆల్-ఇన్-వన్ సర్వో సిస్టమ్ క్లోజ్డ్-లూప్ స్టెప్పర్ మోటార్. స్పేస్-సేవింగ్ ఆల్ ఇన్ వన్ సర్వో సిస్టమ్ ఇన్స్టాలేషన్ను సులభతరం చేస్తుంది. అంచు పరిమాణం: 42 మిమీ. హోల్డింగ్ టార్క్ 0.4nm-0.8nm. మేము అసలైన ఫ్యాక్టరీ, మాకు CE, ROHS సర్టిఫికేట్ ఉంది.
సిరీస్ | మోడ్ | దశ కోణం |
మోటార్ పొడవు |
పట్టుకొని టార్క్ |
రేట్ చేయబడింది ప్రస్తుత |
రోటర్ జడత్వం |
మోటార్ బరువు |
|
లూప్ తెరవండి | క్లోజ్డ్ లూప్ | () | L(మిమీ) | (N.m) | (ఎ) | (g.cm2) | (కిలో) | |

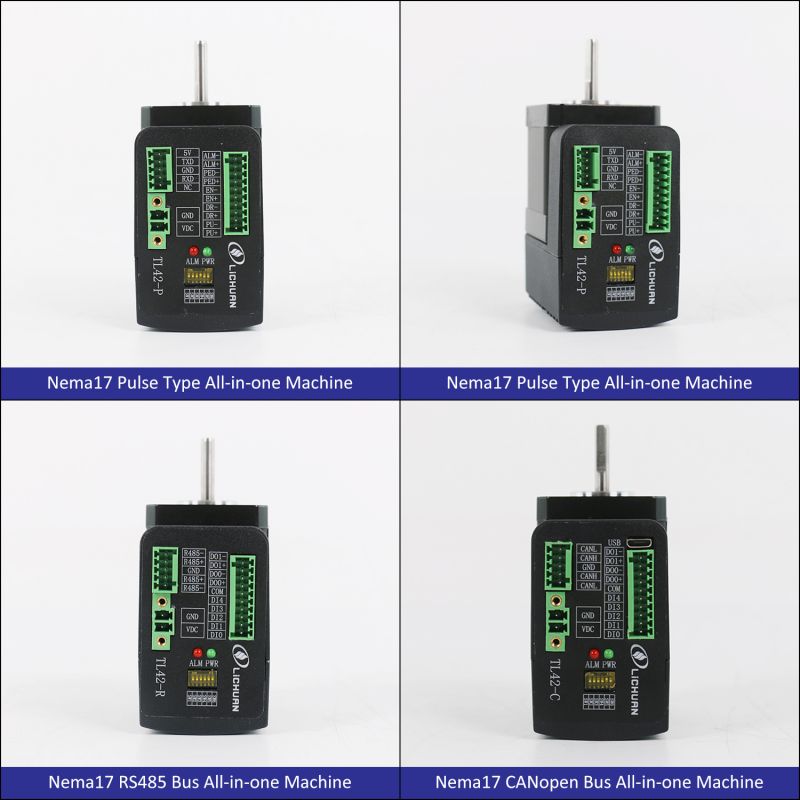

పల్స్ సిరీస్ |
TLO42P-24V-04 | TLC42P-24V-04 | 1.8 | 75 | 0.4 | 2.5 | 68 | 0.47 |
TLO42P-24V-08 | TLC42P-24V-08 | 1.8 | 88 | 0.8 | 2.5 | 102 | 0.58 | |
RS485 సిరీస్ |
TLO42R-24V-04 | TLC42R-24V-04 | 1.8 | 75 | 0.4 | 2.5 | 68 | 0.47 |
TLO42R-24V-08 | TLC42R-24V-08 | 1.8 | 88 | 0.8 | 2.5 | 102 | 0.58 | |
CANOpen సిరీస్ |
TLO42C-24V-04 | TLC42C 24V-04 | 1.8 | 75 | 0.4 | 2.5 | 68 | 0.47 |
TLO42C-24V-08 | TLC42C-24V-08 | 1.8 | 88 | 0.8 | 2.5 | 102 | 0.58 | |
ఎన్కోడర్ రిజల్యూషన్(PPR):ఓపెన్ లూప్:ఏదీ లేదు /క్లోజ్డ్ లూప్:1000 |

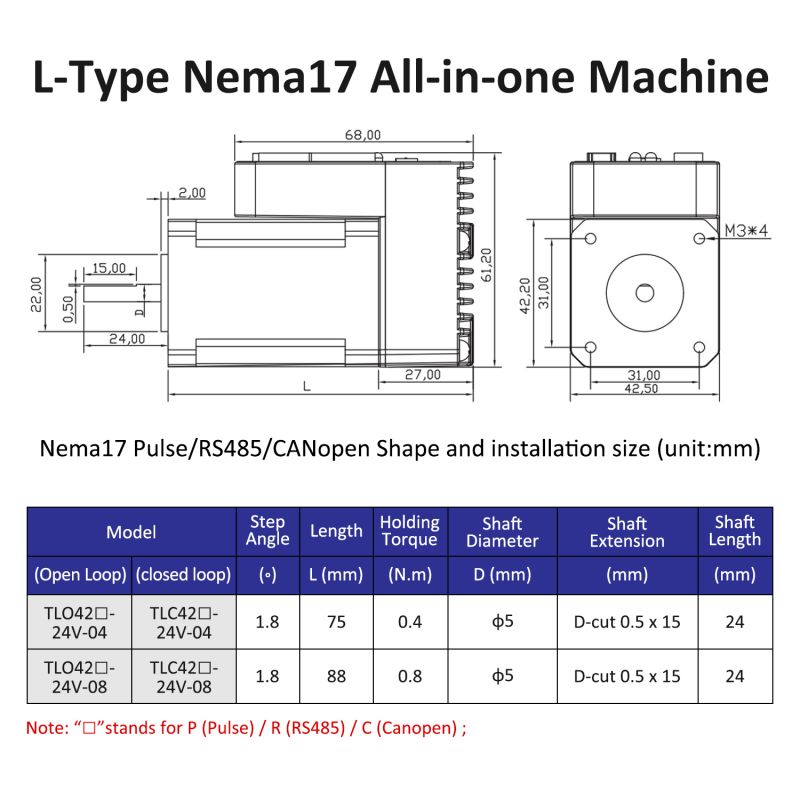

సిరీస్ | మోడల్ | షాఫ్ట్ వ్యాసం | షాఫ్ట్ పొడిగింపు | షాఫ్ట్ పొడవు | ||
లూప్ తెరవండి | క్లోజ్డ్ లూప్ | D(మిమీ) | (మి.మీ) |
|
||
పల్స్ సిరీస్ |
TLO42P-24V-04 | TLC42P-24V-04 | f5 | డి-కట్ | 0.5X15 | 24 |
TLO42P-24V-08 | TLC42P-24V-08 | f5 | డి-కట్ | 0.5X15 | 24 | |
RS485 సిరీస్ |
TL042R-24V-04 | TLC42R-24V-04 | f5 | డి-కట్ | 0.5X15 | 24 |
TL042R24V-08 | TLC42R-24V-08 | f5 | డి-కట్ | 0.5X15 | 24 | |
CANOpen సిరీస్ |
TLO42C-24V-04 | TLC42C-24V-04 | f5 | డి-కట్ | 0.5X15 | 24 |
TL042C-24V-08 | TLC42C-24V-08 | f5 | డి-కట్ | 0.5X15 | 24 |
