ఖచ్చితమైన నియంత్రణ కోసం క్లోజ్డ్ లూప్ స్టెప్పర్ మోటార్ డ్రైవర్

స్టాక్‌లో ఖచ్చితమైన నియంత్రణ కోసం చైనా ఫ్యాక్టరీ క్లోజ్డ్ లూప్ స్టెప్పర్ మోటార్ డ్రైవర్. LICHUAN® అనేది చైనాలో ఖచ్చితమైన నియంత్రణ తయారీదారు మరియు సరఫరాదారు కోసం క్లోజ్డ్ లూప్ స్టెప్పర్ మోటార్ డ్రైవర్.

విచారణ పంపండి

ఉత్పత్తి వివరణ

మా ఫ్యాక్టరీ నుండి ఖచ్చితమైన నియంత్రణ కోసం హోల్‌సేల్ క్లోజ్డ్ లూప్ స్టెప్పర్ మోటార్ డ్రైవర్‌కు LICHUAN® మిమ్మల్ని హృదయపూర్వకంగా స్వాగతిస్తున్నాము. మా ఉత్పత్తులు CE సర్టిఫికేట్ పొందాయి మరియు ప్రస్తుతం పెద్ద మొత్తంలో ఫ్యాక్టరీ ఇన్వెంటరీని కలిగి ఉన్నాయి. లిచువాన్ ఫ్యాక్టరీకి 15 సంవత్సరాల కంటే ఎక్కువ ఉత్పత్తి అనుభవం ఉంది .మేము OEM&ODMకి మద్దతు ఇస్తున్నాము, మేము మీకు మంచి సేవ మరియు ఫ్యాక్టరీ తగ్గింపు ధరలను అందిస్తాము. LICHUANలో చేరడానికి మరింత మంది పంపిణీదారులను మేము స్వాగతిస్తున్నాము.

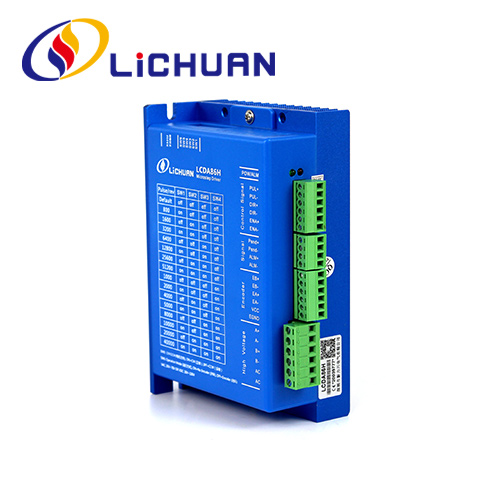

LCDA86H తాజా ప్రత్యేక మోటార్ కంట్రోల్ DSP చిప్ మరియు వెక్టర్ క్లోజ్డ్ లూప్ కంట్రోల్ టెక్నాలజీని స్వీకరించింది, ఓపెన్ లూప్ స్టెప్పర్ మోటార్ కోసం స్టెప్ మిస్సింగ్ సమస్యలను పూర్తిగా పరిష్కరిస్తుంది, ఓపెన్ లూప్ స్టెప్పర్ మోటారు కోసం స్టెప్ మిస్సింగ్ సమస్యలను పూర్తిగా పరిష్కరిస్తుంది, స్పష్టంగా అధిక వేగంతో మోటార్ పనితీరును మెరుగుపరుస్తుంది, ఉష్ణ ఉత్పత్తిని తగ్గిస్తుంది
మరియు మోటారు యొక్క కంపనం, ప్రాసెసింగ్ వేగం మరియు యంత్రం యొక్క ఖచ్చితత్వాన్ని పెంచుతుంది, శక్తిని తగ్గిస్తుంది వినియోగం, 2 ఫేజ్ Nema34 క్లోజ్డ్ లూప్ మోటార్‌లకు వర్తిస్తుంది, స్టెప్పర్ మరియు సర్వో ప్రయోజనాలు రెండూ ఉన్నాయి, మార్కెట్‌లోని సర్వో సిస్టమ్‌ల కంటే 50% చౌకగా ఉంటుంది మరియు క్లయింట్‌ల కోసం సరైన అప్‌గ్రేడ్ స్టెప్పర్ ప్రోగ్రామ్.

LCDA86H ఫీచర్లు

● వోల్టేజ్ ఇన్‌పుట్ పరిధి: DC30V~100V / AC20V~70V
● గరిష్ట గరిష్ట కరెంట్: 6A
● ఉపవిభజన పరిధి: డిఫాల్ట్ 4000/rev, ఏదైనా ఉపవిభాగం (200~51200) కావచ్చు
● డీబగ్గింగ్ ప్యానెల్ ద్వారా సెట్ చేయబడింది.
● పల్స్ పరిమితి ఫ్రీక్వెన్సీ: 200KHZ
● సిగ్నల్ ఇన్‌పుట్: పల్స్, దిశ మరియు సంకేతాలను ప్రారంభించండి
● అవుట్‌పుట్ సిగ్నల్: ఇన్-ప్లేస్ సిగ్నల్ మరియు ఫెయిల్యూర్ అవుట్‌పుట్ సిగ్నల్, పూర్తి మోటార్ ఎన్‌కోడర్
● అభిప్రాయం: AB అవకలన ఇన్‌పుట్.
● ఓవర్-వోల్టేజ్, ఓవర్ కరెంట్, ట్రాకింగ్ ఎర్రర్ మరియు అవుట్ ఆఫ్ ఎర్రర్ ప్రొటెక్షన్ ఫంక్షన్‌లు.
● క్లోజ్డ్ లూప్ వెక్టార్ కంట్రోల్, హై-స్పీడ్ మరియు బిగ్-టార్క్ అవుట్‌పుట్ మరియు మోటారులో ఎటువంటి స్టెప్ మిస్ అవ్వకుండా ఉంటుంది.

అప్లికేషన్ పరిశ్రమ

చెక్కే యంత్రం, వైర్ డెకోటింగ్ మెషిన్, మార్కింగ్ మెషిన్, కట్టింగ్ మెషిన్, లేజర్ మెషిన్, ప్లాటింగ్ ఇన్‌స్ట్రుమెంట్, మెడికల్ ఎక్విప్‌మెంట్, CNC, ఆటోమేటిక్ అసెంబ్లీ పరికరాలు, ఎలక్ట్రానిక్ ప్రాసెసింగ్ పరికరాలు మరియు మొదలైనవి వంటి వివిధ చిన్న మరియు మధ్య తరహా ఆటోమేషన్ పరికరాలు మరియు పరికరాలకు వర్తించండి. తక్కువ శబ్దం మరియు అధిక-వేగ పరికరాల కోసం అద్భుతమైన అప్లికేషన్ ప్రభావాలు.

ఎలక్ట్రిక్ సూచికలు

పరామితి	LCDA86G
పరామితి	కనిష్ట	టైప్ చేయండి	గరిష్టంగా	యూనిట్
గరిష్ట గరిష్ట కరెంట్			6	A
ఇన్‌పుట్ సరఫరా వోల్టేజీ	24	60	70	VDC/VAC
లాజిక్ ఇన్‌పుట్ కరెంట్	7	10	16	mA
పల్స్ ఫ్రీక్వెన్సీ		200	500	KHZ

ఇంటర్ఫేస్ నిర్వచనం

(1) మోటార్ మరియు పవర్ సప్లై ఇన్‌పుట్ ఇంటర్‌ఫేస్

చిహ్నం	పేరు	వివరణ
A+	A ఫేజ్ మోటార్ వైండింగ్ అనుకూల టెర్మినల్
-	A ఫేజ్ మోటార్ వైండింగ్ ప్రతికూల టెర్మినల్
B+	B ఫేజ్ మోటార్ వైండింగ్ అనుకూల టెర్మినల్
-	B ఫేజ్ మోటార్ వైండింగ్ ప్రతికూల టెర్మినల్
AC	పవర్ సరఫరా కనెక్షన్ టెర్మినల్	VDC:30V-100V VAC: 20V-70V
AC	పవర్ సరఫరా కనెక్షన్ టెర్మినల్	VDC:30V-100V VAC: 20V-70V

(2) ఎన్‌కోడర్ యొక్క సిగ్నల్ ఇన్‌పుట్ పోర్ట్ (LCDA86H ఎన్‌కోడర్ కోసం 6Pin గ్రీన్ టెర్మినల్ స్వీకరించబడింది, పిన్ నిర్వచనం క్రింది విధంగా ఉంటుంది)

చిహ్నం	పేరు
EB+	మోటార్ ఎన్‌కోడర్ యొక్క B ఫేజ్ పాజిటివ్ ఇన్‌పుట్
EB-	మోటార్ ఎన్‌కోడర్ యొక్క B ఫేజ్ నెగటివ్ ఇన్‌పుట్
EA+	మోటార్ ఎన్‌కోడర్ యొక్క దశ సానుకూల ఇన్‌పుట్
EA-	మోటార్ ఎన్‌కోడర్ యొక్క దశ ప్రతికూల ఇన్‌పుట్
VCC	ఎన్‌కోడర్ పవర్ సప్లై
EGND	ఎన్‌కోడర్ పవర్ గ్రౌండ్

(3) కంట్రోల్ సిగ్నల్ పోర్ట్

పేరు	వివరణ
PUL+	పల్స్ ఇన్‌పుట్ సంకేతం: అంచనా చెల్లుతుంది; పల్స్ సిగ్నల్‌కు విశ్వసనీయంగా ప్రతిస్పందించడానికి పల్స్ వెడల్పు 2.5μs కంటే ఎక్కువగా ఉండాలి. 5V-24V సిగ్నల్స్‌తో అనుకూలమైనది, ఏ సిరీస్ రెసిస్ టాన్స్ అవసరం లేదు.
PUL-
DIR+	డైరెక్షన్ ఇన్‌పుట్ సిగ్నల్: మోటారు దిశను అధిక/తక్కువ స్థాయి సిగ్నల్ ద్వారా మార్చండి, దిశ సంకేతం కనీసం సూస్ ని పల్స్ సిగ్నల్‌కు ముందు స్థాపన చేయాలి. 5V-24V సిగ్నల్స్‌తో అనుకూలమైనది, ఏ సిరీస్ నిరోధకత అవసరం లేదు.
DIR-
ఈ+	కంట్రోల్ సిగ్నల్‌ని ఎనేబుల్ చేయండి, ఈ ఇన్‌పుట్ సిగ్నల్ డ్రైవర్ అవుట్‌పుట్‌ని ఎనేబుల్ చేయడానికి లేదా డిసేబుల్ చేయడానికి ఉపయోగించబడుతుంది. ఈ ఫంక్షన్ అవసరం లేనప్పుడు * టెర్మిన ని తేలుతూ ఉంచవచ్చు. 5V-24V సిగ్నల్స్‌తో అనుకూలమైనది, ఏ సిరీస్ నిరోధకత అవసరం లేదు.
ఇది-
పెండ్ +	సానుకూల టెర్మినల్ ముగింపు సిగ్నల్
పెండ్ -	నెగటివ్ టెర్మినల్ ముగింపు సిగ్నల్
ALM+	అలారం అవుట్‌పుట్ యొక్క సానుకూల టెర్మినల్
ALM-	అలారం అవుట్‌పుట్ యొక్క సానుకూల టెర్మినల్
