క్లోజ్డ్ లూప్ టెక్నాలజీతో 2-ఫేజ్ స్టెప్పర్ మోటార్ డ్రైవర్

స్టాక్‌లో క్లోజ్డ్ లూప్ టెక్నాలజీతో తక్కువ ధర నాణ్యత గల 2-ఫేజ్ స్టెప్పర్ మోటార్ డ్రైవర్. LICHUAN® అనేది చైనాలో క్లోజ్డ్ లూప్ టెక్నాలజీ తయారీదారు మరియు సరఫరాదారుతో 2-దశల స్టెప్పర్ మోటార్ డ్రైవర్.

విచారణ పంపండి

ఉత్పత్తి వివరణ

LICHUAN® అనేది చైనాలో క్లోజ్డ్ లూప్ టెక్నాలజీ తయారీదారు మరియు సరఫరాదారుతో 2-దశల స్టెప్పర్ మోటార్ డ్రైవర్.

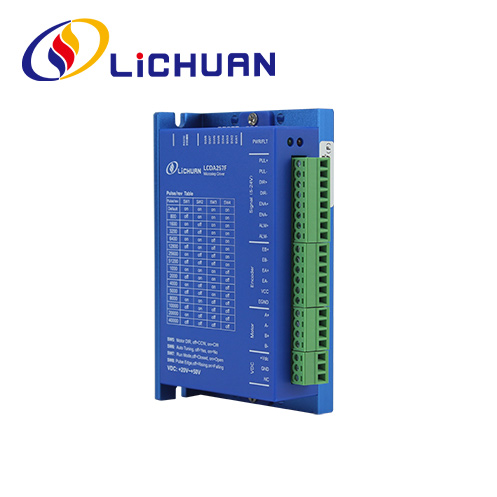

LCDA257E/LCDA257F సరికొత్త ప్రత్యేక మోటార్ నియంత్రణ DSP చిప్ మరియు సర్వో నియంత్రణ సాంకేతికతలను అవలంబిస్తుంది, ఓపెన్ లూప్ స్టెప్పర్ మోటారు కోసం స్టెప్ మిస్సింగ్ సమస్యలను పూర్తిగా పరిష్కరిస్తుంది, అధిక వేగంతో మోటార్ పనితీరును స్పష్టంగా మెరుగుపరుస్తుంది, మోటారు యొక్క ఉష్ణ ఉత్పత్తి మరియు కంపనాన్ని తగ్గిస్తుంది, ప్రాసెసింగ్ వేగం మరియు యంత్రం యొక్క ఖచ్చితత్వాన్ని పెంచుతుంది. , విద్యుత్ వినియోగం తగ్గుతుంది. 2 ఫేజ్ Nema23 క్లోజ్డ్ లూప్ స్టెప్పర్ మోటార్‌లకు వర్తిస్తుంది, సాంప్రదాయ స్టెప్పర్ డ్రైవర్ సొల్యూషన్‌లను అప్‌గ్రేడ్ చేయడానికి సౌకర్యవంతంగా ఉంటుంది మరియు చాలా వరకు ఖర్చును తగ్గిస్తుంది.

LCDA257F ఫీచర్లు

1.వోల్టేజ్ ఇన్‌పుట్ పరిధి: DC: 20V ~ 50V (సిఫార్సు చేయబడిన 36V లేదా అంతకంటే ఎక్కువ)
2. గరిష్ట గరిష్ట కరెంట్: 6A
3. ఉపవిభాగ పరిధి: 400 ~ 51200ppr
4. పల్స్ రూపం: పల్స్ + దిశ, CW / CCW
5. ఇంపల్స్ రెస్పాన్స్ ఫ్రీక్వెన్సీ: 0 ~ 200kHz
6. లాజిక్ ఇన్‌పుట్ కరెంట్: 10 ~ 20mA
7. పవర్-ఆన్ పారామీటర్ ఆటో-ట్యూనింగ్ ఫంక్షన్
8. మోటార్ హై-స్పీడ్ హై-టార్క్ అవుట్‌పుట్ ఉండేలా క్లోజ్డ్-లూప్ వెక్టార్ కంట్రోల్, మోటారు దశను కోల్పోకుండా చూసుకోవాలి
9. ఓవర్-వోల్టేజ్, ఓవర్-కరెంట్, ట్రాకింగ్ ఎర్రర్ టాలరెన్స్ మరియు ఇతర ప్రొటెక్షన్ ఫంక్షన్‌లతో
10. మరిన్ని వివరాలు Pls "డౌన్‌లోడ్" కేటలాగ్‌లో డ్రైవర్ మాన్యువల్‌ని తనిఖీ చేయండి.

అప్లికేషన్ పరిశ్రమ

చెక్కే యంత్రం, వైర్ డెకోటింగ్ మెషిన్, మార్కింగ్ మెషిన్, కట్టింగ్ మెషిన్, లేజర్ మెషిన్, ప్లాటింగ్ ఇన్‌స్ట్రుమెంట్, మెడికల్ ఎక్విప్‌మెంట్, CNC, ఆటోమేటిక్ అసెంబ్లీ పరికరాలు, ఎలక్ట్రానిక్ ప్రాసెసింగ్ పరికరాలు మరియు మొదలైనవి వంటి వివిధ చిన్న మరియు మధ్య తరహా ఆటోమేషన్ పరికరాలు మరియు పరికరాలకు వర్తించండి. తక్కువ శబ్దం మరియు అధిక-వేగ పరికరాల కోసం అద్భుతమైన అప్లికేషన్ ప్రభావాలు.

ఎలక్ట్రిక్ సూచికలు

పరామితి	LCDA257E/LCDA257F
పరామితి	కనిష్ట	టైప్ చేయండి	గరిష్టంగా	యూనిట్
గరిష్ట గరిష్ట కరెంట్			6	A
ఇన్ పుట్ సప్లై వోల్టేజీ	20	36	50	VDC
లాజిక్ ఇన్‌పుట్ కరెంట్	7	10	20	mA
పల్స్ ఫ్రీక్వెన్సీ			200	KHZ

ఇంటర్ఫేస్ నిర్వచనం

(1) మోటార్ మరియు పవర్ సప్లై ఇన్‌పుట్ ఇంటర్‌ఫేస్

చిహ్నం	పేరు	వివరణ
A+	A ఫేజ్ మోటార్ వైండింగ్ అనుకూల టెర్మినల్
-	A ఫేజ్ మోటార్ వైండింగ్ ప్రతికూల టెర్మినల్
B+	B ఫేజ్ మోటార్ వైండింగ్ అనుకూల టెర్మినల్
-	B ఫేజ్ మోటార్ వైండింగ్ ప్రతికూల టెర్మినల్
+VDC	పవర్ సప్లై యొక్క సానుకూల టెర్మినల్	+20V~+50V
GND	విద్యుత్ సరఫరా యొక్క ప్రతికూల టెర్మినల్	0V

(2) ఎన్‌కోడర్ యొక్క సిగ్నల్ ఇన్‌పుట్ పోర్ట్ (LCDA257S ఎన్‌కోడర్ కోసం 6Pin గ్రీన్ టెర్మినల్ స్వీకరించబడింది, పిన్ నిర్వచనం క్రింది విధంగా ఉంది)

చిహ్నం	పేరు
EB+	మోటార్ ఎన్‌కోడర్ యొక్క B ఫేజ్ పాజిటివ్ ఇన్‌పుట్
EB-	మోటార్ ఎన్‌కోడర్ యొక్క B ఫేజ్ నెగటివ్ ఇన్‌పుట్
EA+	మోటార్ ఎన్‌కోడర్ యొక్క దశ సానుకూల ఇన్‌పుట్
EA-	మోటార్ ఎన్‌కోడర్ యొక్క దశ ప్రతికూల ఇన్‌పుట్
VCC	ఎన్‌కోడర్ పవర్ సప్లై
EGND	ఎన్‌కోడర్ పవర్ గ్రౌండ్

(3) కంట్రోల్ సిగ్నల్ పోర్ట్

పేరు	వివరణ
PUL+	పల్స్ ఇన్‌పుట్ సంకేతం: అంచనా చెల్లుతుంది; పల్స్ సిగ్నల్‌కు విశ్వసనీయంగా ప్రతిస్పందించడానికి పల్స్ వెడల్పు 2.5μs కంటే ఎక్కువగా ఉండాలి. 5V-24V సిగ్నల్ అనుకూలమైనది, ఏ సిరీస్ రెసిస్టర్ అవసరం లేదు.
PUL-
DIR+	డైరెక్షన్ ఇన్‌పుట్ సిగ్నల్: మోటారు దిశను అధిక/తక్కువ స్థాయి సిగ్నల్ ద్వారా మార్చండి, దిశ సంకేతం కనీసం Sμs పల్స్ సిగ్నల్‌కు ముందు స్థాపన చేయాలి. 5V-24V సిగ్నల్ అనుకూలమైనది, సిరీస్ రెసిస్టర్ అవసరం లేదు
DIR-
ఈ+	కంట్రోల్ సిగ్నల్‌ని ఎనేబుల్ చేయండి, ఈ ఇన్‌పుట్ సిగ్నల్ డ్రైవర్ అవుట్‌పుట్‌ని ఎనేబుల్ చేయడానికి లేదా డిసేబుల్ చేయడానికి ఉపయోగించబడుతుంది. ఈ ఫంక్షన్ అవసరం లేనప్పుడు సిగ్నల్ టెర్మిన ను వదిలి 5V-24V సిగ్నల్స్ తో తో అనుకూల , ఏ నిరోధక అవసరం అవసరం ఈ ఫంక్షన్ అవసరం లేనప్పుడు .
ఇది-
ALM+	అలారం అవుట్‌పుట్ యొక్క సానుకూల టెర్మినల్
ALM-	అలారం అవుట్‌పుట్ యొక్క ప్రతికూల టెర్మినల్
