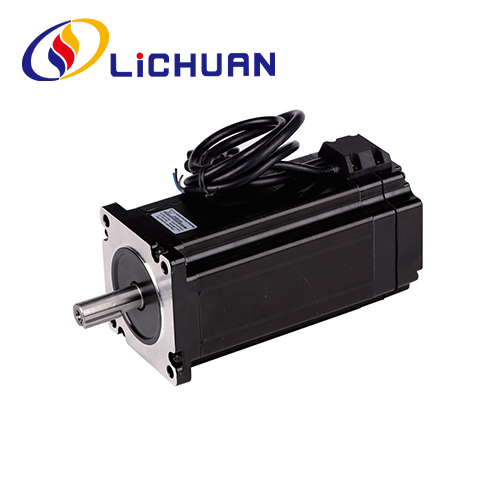

86 సిరీస్ 2 ఫేజ్ Nema34 క్లోజ్డ్ లూప్ స్టెప్పర్ మోటార్

LICHUAN® అనేది చైనాలో 86 సిరీస్ 2 ఫేజ్ Nema34 క్లోజ్డ్ లూప్ స్టెప్పర్ మోటార్ తయారీదారు మరియు సరఫరాదారు. మాకు 2 ఫేజ్ క్లోజ్డ్ లూప్ స్టెప్పర్ మోటార్ ఉత్పత్తిలో చాలా సంవత్సరాల అనుభవం ఉంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

LICHUAN® మా ఫ్యాక్టరీ నుండి హోల్‌సేల్ 86 సిరీస్ 2 ఫేజ్ Nema34 క్లోజ్డ్ లూప్ స్టెప్పర్ మోటార్ సిరీస్‌కి మిమ్మల్ని హృదయపూర్వకంగా స్వాగతిస్తున్నాము. మా ఉత్పత్తులు CE సర్టిఫికేట్ పొందాయి మరియు ప్రస్తుతం పెద్ద మొత్తంలో ఫ్యాక్టరీ ఇన్వెంటరీని కలిగి ఉన్నాయి. లిచువాన్ ఫ్యాక్టరీకి 14 సంవత్సరాల కంటే ఎక్కువ ఉత్పత్తి అనుభవం ఉంది .మేము OEM & ODMకి మద్దతు ఇస్తున్నాము, మేము మీకు మంచి సేవ మరియు ఫ్యాక్టరీ తగ్గింపు ధరలను అందిస్తాము. LICHUANలో చేరడానికి మరింత మంది పంపిణీదారులను మేము స్వాగతిస్తున్నాము. .

86 సిరీస్ 2 ఫేజ్ Nema34 క్లోజ్డ్ లూప్ స్టెప్పర్ మోటార్, 1000-లైన్ హై-ప్రెసిషన్ ఎన్‌కోడర్‌తో అధిక-నాణ్యత ముడి పదార్థాల ఉపయోగం మరియు అధిక-ప్రామాణిక శాశ్వత మాగ్నెట్ సిలికాన్ స్టీల్, ఓపెన్-లూప్ స్టెప్పర్ మోటార్ స్టెప్పింగ్ సమస్యలను పూర్తిగా అధిగమించి, గణనీయంగా మెరుగుపరుస్తుంది. మోటార్ హై-స్పీడ్ పనితీరు, సాంప్రదాయ స్టెప్-బై-స్టెప్ డ్రైవ్ ప్రోగ్రామ్ అప్‌గ్రేడ్‌ను సులభతరం చేయడానికి, సర్వో మోటార్‌తో పోల్చితే ఖర్చు తగ్గింపు 50% కంటే ఎక్కువ. మోటారు పొడవు 82mm ~ 176mm, టార్క్ పరిధి: 3N.m ~ 12N.m, మోటార్ షాఫ్ట్ వ్యాసం 14mm. 86 సిరీస్ 2 ఫేజ్ Nema34 క్లోజ్డ్ లూప్ స్టెప్పర్ మోటారు 4 రకం డ్రైవర్‌కు సరిపోలవచ్చు: RS485. కేనోపెన్. ఈథర్‌క్యాట్. పల్స్ నియంత్రణ డ్రైవర్లు.

ఎలక్ట్రికల్ పనితీరు పారామితులు

అంశం	స్పెసిఫికేషన్లు
దశ కోణం ఖచ్చితత్వం	±5%(పూర్తి అడుగు)
ప్రతిఘటన ఖచ్చితత్వం	±10%(20℃)
ఇండక్టెన్స్ ఖచ్చితత్వం	±20%(1KHZ)
ఉష్ణోగ్రత పెరుగుదల	80℃ గరిష్టంగా (రేట్ చేయబడిన కరెంట్, 2 ఫేజ్ పవర్ ఆన్)
పరిసర ఉష్ణోగ్రత	-20℃~*50℃
ఇన్సులేషన్ రెసిస్టెన్స్	100MQMని 500VDC
విద్యుద్వాహక శక్తి	500V AC 1 నిమిషం
అనుమతించదగిన రేడియల్ లోడ్	0.02mm గరిష్టంగా. (450gload)
అనుమతించదగిన థ్రస్ట్ లోడ్	0.08mm గరిష్టంగా. (450gload)
రేడియల్ మాక్స్ లోడ్	130N(ఫ్లేంజ్ ఉపరితలం నుండి 20మిమీ)
షాఫ్ట్ గరిష్ట లోడ్	30N

సిరీస్	దశ కోణం(")	పొడవు (మి.మీ)	పట్టుకొని టార్క్ (N.m)	దశ ప్రస్తుత(A)	దశ ప్రతిఘటన (ప్ర)	దశ ఇండక్టెన్స్(mH)	భ్రమణ జడత్వం (g.cm²)	బరువు (కిలో)	ఎన్‌కోడర్ రిజల్యూషన్ (PPR)
LC86H260	1.8	82	3.0	6.0	0.3	1.6	1100	2.0	1000
LC86H268	1.8	90	3.5	6.0	0.3	2.2	1400	2.2	1000
LC86H280	1.8	105	4.5	6.0	0.3	3.4	1800	2.5	1000
LC86H298	1.8	123	6.5	6.0	0.5	4.3	2800	3.3	1000
LC86H2114	1.8	140	8.0	6.0	0.5	3.6	2800	4.0	1000
LC86H2128	1.8	155	10	7.5	0.4	4.6	4200	4.5	1000
LC86H2150	1.8	176	12	7.5	0.5	4.7	4300	5.5	1000

పైన ప్రాతినిధ్య ఉత్పత్తులు ఉన్నాయి. ఉత్పత్తులను అనుకూలీకరించవచ్చు!

ఆకారం మరియు సంస్థాపన పరిమాణం (యూనిట్: మిమీ)

వ్యాఖ్యలు: బ్రేక్ (బ్రేక్)తో మోటార్ స్టాప్ కోసం 73/60mm మరియు బ్రేక్ లేకుండా 60mm అందుబాటులో ఉంది. దయచేసి చెల్లించండి మోడల్ ఎంపికపై శ్రద్ధ!

మోటార్ షాఫ్ట్ మోడ్

మోడల్	షాఫ్ట్ వ్యాసం(మిమీ)	షాఫ్ట్ పొడిగింపు(మిమీ)	షాఫ్ట్ పొడవు(మిమీ)
LC86H260	f14	కీవే 5x 5x 15	40
LC86H268	f14	కీవే5x5x15	40
LC86H280	f14	కీవే 5x 5x15	40
LC86H298	f14	కీవే 5x5x15	40
LC86H2114	f14	కీవే 5x5x15	40
LC86H2128	f14	కీవే5x5x15	40
LC86H2150	f14	కీవే 5x5x15	40

మోటార్ వైరింగ్ రేఖాచిత్రం

మోటార్ వైర్ రంగులు

ఎన్‌కోడర్ యొక్క నిర్వచనాలు ప్రధాన రంగులు

1	పసుపు	EB+
2	ఆకుపచ్చ	EB-
3	నలుపు	EA+
4	నీలం	EA-
5	ఎరుపు	+5VCC
6	తెలుపు	EGND

గమనికలు

1. కనెక్ట్ చేస్తున్నప్పుడు దశలు సరిగ్గా కనెక్ట్ చేయబడాలి మోటార్ మరియు డ్రైవర్.
2. మోటారు యొక్క స్పష్టమైన ఉష్ణ ఉత్పత్తి వివిధ డ్రైవింగ్ పరిస్థితులలో సంభవించవచ్చు. యొక్క ఉపరితల ఉష్ణోగ్రత ఆపరేషన్ సమయంలో మోటారు 85 ° C కంటే ఎక్కువగా అనుమతించబడుతుంది.
3. మోటారు ముందు కవర్‌పై ఇన్‌స్టాలేషన్ రాబెట్ ద్వారా మోటారును తప్పనిసరిగా ఉంచాలి, లోపంపై శ్రద్ధ చూపబడుతుంది సరిపోలిక, మరియు మోటార్ షాఫ్ట్ మరియు లోడ్ మధ్య ఏకాగ్రత ఖచ్చితంగా నియంత్రించబడుతుంది.

అప్లికేషన్ వైరింగ్ రేఖాచిత్రం

పూర్తి steppr మోటార్ నియంత్రణ వ్యవస్థ క్రింద చూపిన ఉత్పత్తిని కలిగి ఉండాలి

product Packaging

లిచువాన్ ఫ్యాక్టరీ ఉత్పత్తి ఉత్పత్తుల యంత్రం

చెక్కే యంత్రం
పూత సామగ్రి
ఫైబర్ లాస్టర్ మార్కింగ్ మెషిన్
స్క్రూయింగ్ మెషిన్
టెస్టింగ్ మెషిన్
UV ప్రింటర్

స్వయంచాలక టంకం యంత్రం
హోల్డింగ్ టార్క్ టెస్టింగ్ మెషిన్
స్క్రూ మెషిన్
ఓసిల్లోగ్రాఫ్ మెషిన్

పరిశ్రమ అప్లికేషన్లు

రోబోటిక్ ఆర్మ్
లేజర్ కట్టింగ్ మెషిన్
3D ప్రింటింగ్
CNC మెషిన్
స్వయంచాలక ప్రకటన
చెక్కే యంత్రం
