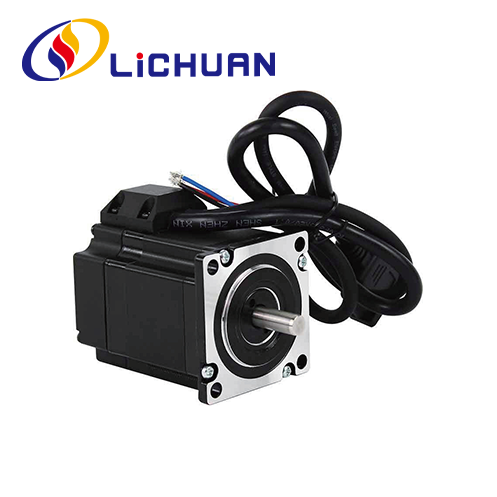

57 సిరీస్ 3 ఫేజ్ Nema23 క్లోజ్డ్ లూప్ స్టెప్పర్ మోటార్
హాట్ సేల్ చైనా 57 సిరీస్ 3 ఫేజ్ నేమా23 క్లోజ్డ్ లూప్ స్టెప్పర్ మోటార్ ఉచిత నమూనా తయారీదారులు మరియు సరఫరాదారులు.
విచారణ పంపండి
ఉత్పత్తి వివరణ
LICHUAN® మా ఫ్యాక్టరీ నుండి హోల్‌సేల్ 57 సిరీస్ 3 ఫేజ్ Nema23 క్లోజ్డ్ లూప్ స్టెప్పర్ మోటార్ సిరీస్‌కి మిమ్మల్ని హృదయపూర్వకంగా స్వాగతిస్తున్నాము. మా ఉత్పత్తులు CE సర్టిఫికేట్ పొందాయి మరియు ప్రస్తుతం పెద్ద మొత్తంలో ఫ్యాక్టరీ ఇన్వెంటరీని కలిగి ఉన్నాయి. లిచువాన్ ఫ్యాక్టరీకి 14 సంవత్సరాల కంటే ఎక్కువ ఉత్పత్తి అనుభవం ఉంది .మేము OEM & ODMకి మద్దతు ఇస్తున్నాము, మేము మీకు మంచి సేవ మరియు ఫ్యాక్టరీ తగ్గింపు ధరలను అందిస్తాము. LICHUANలో చేరడానికి మరింత మంది పంపిణీదారులను మేము స్వాగతిస్తున్నాము.
57 సిరీస్ 3 ఫేజ్ Nema23 క్లోజ్డ్ లూప్ స్టెప్పర్ మోటార్, 1000-లైన్ హై-ప్రెసిషన్ ఎన్‌కోడర్‌తో అధిక-నాణ్యత ముడి పదార్థాల ఉపయోగం మరియు అధిక-ప్రామాణిక శాశ్వత మాగ్నెట్ సిలికాన్ స్టీల్, ఓపెన్-లూప్ స్టెప్పర్ మోటార్ స్టెప్పింగ్ సమస్యలను పూర్తిగా అధిగమించి, గణనీయంగా మెరుగుపరుస్తుంది. మోటార్ హై-స్పీడ్ పనితీరు, సాంప్రదాయ స్టెప్-బై-స్టెప్ డ్రైవ్ ప్రోగ్రామ్ అప్‌గ్రేడ్‌ను సులభతరం చేయడానికి, సర్వో మోటార్‌తో పోల్చితే ఖర్చు తగ్గింపు 50% కంటే ఎక్కువ. మోటారు పొడవు 77mm ~ 123mm, టార్క్ పరిధి: 1N.m ~ 3N.m, మోటార్ షాఫ్ట్ వ్యాసం 8mm. 57 సిరీస్ 3 ఫేజ్ Nema23 క్లోజ్డ్ లూప్ స్టెప్పర్ మోటారు 4 రకం డ్రైవర్‌కు సరిపోలవచ్చు: RS485. కేనోపెన్. ఈథర్‌క్యాట్. పల్స్ నియంత్రణ డ్రైవర్లు.
ఎలక్ట్రికల్ పనితీరు పారామితులు
| అంశం | స్పెడ్ఫికేషన్స్ |
| దశ కోణం ఖచ్చితత్వం | ±5%(పూర్తి అడుగు) |
| ప్రతిఘటన ఖచ్చితత్వం | ±10%(20℃) |
| ఇండక్టెన్స్ ఖచ్చితత్వం | ±20%(1KHZ) |
| ఉష్ణోగ్రత పెరుగుదల | 80℃ గరిష్టంగా (రేట్ చేయబడిన కరెంట్, 2 ఫేజ్ పవర్ ఆన్) |
| పరిసర ఉష్ణోగ్రత | -20℃~*50℃ |
| ఇన్సులేషన్ రెసిస్టెన్స్ | 100MQMin 500VDC |
| విద్యుద్వాహక శక్తి | 500V AC 1 నిమిషం |
| అనుమతించదగిన రేడియల్ లోడ్ | 0.02mm గరిష్టంగా. (450gload) |
| అనుమతించదగిన థ్రస్ట్ లోడ్ | గరిష్టంగా 0.08మి.మీ. (450గ్రా లోడ్) |
| రేడియల్ మాక్స్ లోడ్ | 75N(ఫ్లాంజ్ ఉపరితలం నుండి 20మిమీ) |
| షాఫ్ట్ గరిష్ట లోడ్ | 15N |
| సిరీస్ | దశ కోణం(") |
పొడవు (మి.మీ) |
పట్టుకొని టార్క్ (N.m) |
దశ ప్రస్తుత (ఎ) |
భ్రమణ జడత్వం (g.cm²) |
బరువు (కిలొగ్రామ్) |
ఎన్‌కోడర్ రిజల్యూషన్(PPR) |
| LC57H355 | 1.2 | 77 | 1.0 | 3.5 | 300 | 1.0 | 1000 |
| LC57H380 | 1.2 | 102 | 2.0 | 3.5 | 500 | 1.4 | 1000 |
| LC57H3100 | 1.2 | 123 | 3.0 | 4.0 | 700 | 1.8 | 1000 |
పైన ప్రాతినిధ్య ఉత్పత్తులు ఉన్నాయి. ఉత్పత్తులను అనుకూలీకరించవచ్చు!
ఆకారం మరియు సంస్థాపన పరిమాణం (యూనిట్: మిమీ)
మోటార్ షాఫ్ట్ మోడ్
| మోడల్ | షాఫ్ట్ వ్యాసం(మిమీ) |
షాఫ్ట్ పొడిగింపు(మిమీ) |
షాఫ్ట్ పొడవు(మిమీ) |
| LC57H355 | f8 | D-కట్ 0.5 x15 | 21 |
| LC57H380 | f8 | D-కట్ 0.5x15 | 21 |
| LC57H3100 | f8 | D-కట్ 0.5x15 | 21 |
మోటార్ వైరింగ్ రేఖాచిత్రం
మోటార్ వైర్ రంగులు
ఎన్‌కోడర్ యొక్క నిర్వచనాలు ప్రధాన రంగులు
| 1 | పసుపు | EB+ |
| 2 | ఆకుపచ్చ | EB- |
| 3 | నలుపు | EA+ |
| 4 | నీలం | EA- |
| 5 | ఎరుపు | +5VCC |
| 6 | తెలుపు | EGND |
గమనికలు
1. మోటార్ మరియు డ్రైవర్‌ను కనెక్ట్ చేస్తున్నప్పుడు దశలు సరిగ్గా కనెక్ట్ చేయబడాలి.
2. మోటారు యొక్క స్పష్టమైన ఉష్ణ ఉత్పత్తి వివిధ డ్రైవింగ్ పరిస్థితులలో సంభవించవచ్చు. ఆపరేషన్ సమయంలో మోటారు యొక్క ఉపరితల ఉష్ణోగ్రత 85 ℃ కంటే ఎక్కువగా ఉంటుంది.
3.మోటార్‌ను మోటారు ముందు కవర్‌పై ఇన్‌స్టాలేషన్ రాబెట్ ద్వారా ఉంచాలి, ఎర్రర్ మ్యాచింగ్‌పై దృష్టి పెట్టాలి మరియు మోటారు షాఫ్ట్ మరియు లోడ్ మధ్య ఏకాగ్రత ఖచ్చితంగా నియంత్రించబడుతుంది.
అప్లికేషన్ వైరింగ్ రేఖాచిత్రం
పూర్తి steppr మోటార్ నియంత్రణ వ్యవస్థ క్రింద చూపిన ఉత్పత్తిని కలిగి ఉండాలి
ఉత్పత్తి ప్యాకేజింగ్
లిచువాన్ ఫ్యాక్టరీ ఉత్పత్తి ఉత్పత్తుల యంత్రం
-
Carving Machine -
పూత సామగ్రి -
ఫైబర్ లాస్టర్ మార్కింగ్ మెషిన్ -
స్క్రూయింగ్ మెషిన్ -
టెస్టింగ్ మెషిన్ -
UV ప్రింటర్
-
స్వయంచాలక టంకం యంత్రం -
హోల్డింగ్ టార్క్ టెస్టింగ్ మెషిన్ -
స్క్రూ మెషిన్ -
ఓసిల్లోగ్రాఫ్ మెషిన్
పరిశ్రమ అప్లికేషన్లు
-
రోబోటిక్ ఆర్మ్ -
లేజర్ కట్టింగ్ మెషిన్
-
3D ప్రింటింగ్ -
CNC మెషిన్ -
స్వయంచాలక ప్రకటన -
చెక్కే యంత్రం
