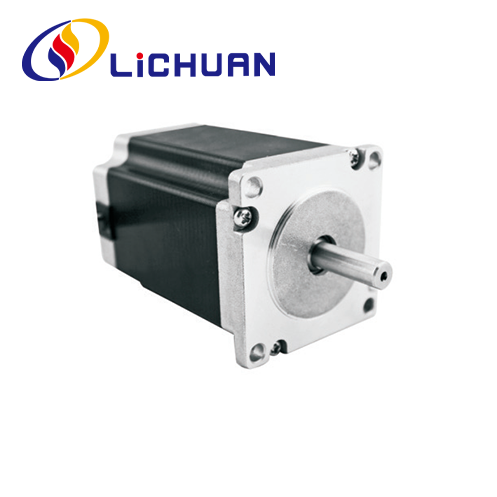

హాట్ సేల్ క్వాలిటీ 57 సిరీస్ 2 ఫేజ్ నేమా 23 హైబ్రిడ్ స్టెప్పర్ మోటార్ తక్కువ ధరతో చైనాలో తయారు చేయబడింది. LICHUAN® అనేది చైనాలో 57 సిరీస్ 2 ఫేజ్ నేమా 23 హైబ్రిడ్ స్టెప్పర్ మోటార్ తయారీదారు మరియు సరఫరాదారు.
అంశం | స్పెసిఫికేషన్లు |
దశ కోణం ఖచ్చితత్వం | ±5%(పూర్తి అడుగు) |
ప్రతిఘటన ఖచ్చితత్వం | ±10%(20℃) |
ఇండక్టెన్స్ ఖచ్చితత్వం | ±20%(1KHZ) |
ఉష్ణోగ్రత పెరుగుదల | 80Cmax (ప్రస్తుతం రేట్ చేయబడింది, 2 ఫేజ్ పవర్ ఆన్) |
పరిసర ఉష్ణోగ్రత | 20℃~* 50℃ |
ఇన్సులేషన్ రెసిస్టెన్స్ | 100MQMని 500VDC |
విద్యుద్వాహక శక్తి | 500V AC1 నిమిషం |
అనుమతించదగిన రేడియల్ లోడ్ | 0.02mm గరిష్టంగా. (450గ్రా లోడ్) |
అనుమతించదగిన థ్రస్ట్ లోడ్ | 0.08mm గరిష్టంగా. (450గ్రా లోడ్) |
రేడియల్ మాక్స్ లోడ్ | 75N(ఫ్లాంజ్ ఉపరితలం నుండి 20మిమీ) |
షాఫ్ట్ గరిష్ట లోడ్ | 15N |
సిరీస్ | దశ కోణం(】 | మోటార్ పొడవు(మిమీ) |
పట్టుకొని టార్క్(N.m) |
రేట్ చేయబడింది ప్రస్తుత(A) |
దశ ప్రతిఘటన(Q) |
దశ ఇండక్టెన్స్(mH) |
రోటర్ జడత్వం (g.cm²) |
మోటార్ బరువు (కేజీ) |
దారి వైర్(నం.) |
LC57HS41 | 1.8 | 41 | 0.6 | 2.5 | 1.2 | 3.2 | 120 | 0.5 | 4 |
LC57HS56 | 1.8 | 56 | 1.0 | 3.0 | 0.8 | 2.4 | 300 | 0.68 | 4 |
LC57HS64 | 1.8 | 64 | 1.5 | 3.0 | 0.8 | 2.3 | 400 | 1.08 | 4 |
LC57HS76 | 1.8 | 76 | 2.0 | 3.0 | 1.0 | 3.5 | 480 | 1.2 | 4 |
LC57HS84 | 1.8 | 84 | 2.2 | 3.0 | 1.1 | 2.1 | 530 | 1.25 | 4 |
LC57HS100 | 1.8 | 103 | 2.6 | 3.0 | 1.4 | 5.5 | 700 | 1.58 | 4 |
LC57HS112 | 1.8 | 113 | 3.0 | 3.0 | 1.6 | 6.8 | 800 | 1.78 | 4 |
మోడల్ | షాఫ్ట్ Dlameter(mm) |
షాఫ్ట్ పొడిగింపు(మిమీ) |
షాఫ్ట్ పొడవు(మిమీ)] |
LC57HS41 | f6.35 | D-కట్ 0.5X19.5 | 21 |
LC57HS56 | φ6.35 లేదా φ8 | D-కట్ 0.5X19.5 | 21 |
LC57HS64 | φ6.35 లేదా φ8 | D-కట్ 0.5X19.5 | 21 |
LC57HS76 | φ6.35 లేదా φ8 | D-కట్ 0.5X19.5 | 21 |
LC57HS84 | f8 | D-కట్ 0.5X19.5 | 24 |
LC57HS100 | f8 | D-కట్ 0.5X19.5 | 21 |
LC57HS112 | φ8 లేదా φ10 | D-కట్ 0.5X19.5 | 21 |
