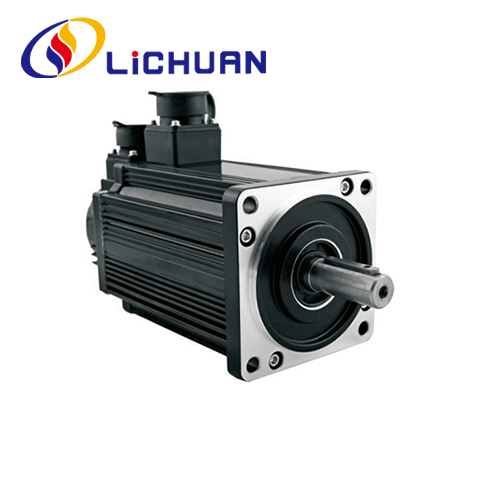

110mm ఫ్లాంజ్ సిరీస్ AC 220V సర్వో మోటార్

LICHUAN® ప్రొఫెషనల్ చైనా 110mm ఫ్లాంజ్ సిరీస్ AC 220V సర్వో మోటార్ తయారీదారులు మరియు ఫ్యాక్టరీలో ఒకటిగా, మేము బలమైన బలం మరియు పూర్తి నిర్వహణ.

విచారణ పంపండి

ఉత్పత్తి వివరణ

LICHUAN® మా ఫ్యాక్టరీ నుండి హోల్‌సేల్ 110mm ఫ్లాంజ్ సిరీస్ AC 220V సర్వో మోటార్‌కు మిమ్మల్ని హృదయపూర్వకంగా స్వాగతిస్తున్నాము. మా ఉత్పత్తులు CE సర్టిఫికేట్ పొందాయి మరియు ప్రస్తుతం పెద్ద మొత్తంలో ఫ్యాక్టరీ ఇన్వెంటరీని కలిగి ఉన్నాయి. మేము మీకు మంచి సేవ మరియు ఫ్యాక్టరీ తగ్గింపు ధరలను అందిస్తాము

110 సిరీస్ AC సర్వో మోటార్‌లో 0.6KW 0.8KW 1.2KW 1.5KW 1.2KW 1.8KW పవర్ స్పెసిఫికేషన్‌లు ఉన్నాయి, సర్వో మోటార్ సజావుగా నడుస్తుంది, శబ్దం చాలా చిన్నది, పారిశ్రామిక ఆటోమేషన్ పరికరాల కోసం వివిధ రకాల హై ప్రెసిషన్ కంట్రోల్ అప్లికేషన్‌లకు సరిపోతుంది. ఈ సర్వో మోటార్ సర్వో మోటార్ 2500ppr, 17bit ఇంక్రిమెంటల్, 17bit సంపూర్ణ ఎన్‌కోడర్ మరియు బ్రేక్‌కు మద్దతు ఇస్తుంది. ఈ సర్వో మోటార్‌ను CNC, మిల్లింగ్ మెషిన్, ప్యాకింగ్ మెషిన్, బ్యాగ్ మెషిన్, లేజర్, చెక్కే యంత్రం మొదలైన వివిధ ఆటోమేటెడ్ మెషీన్‌లలో ఉపయోగించవచ్చు.

సాంకేతిక వివరములు

మోటార్ మోడ్ l	LCMT-06L□C -110M02030		LCMT-08L□ -110M04020			LCMT-12L□ -110M04030				LCMT-15L□ 110M05030					LCMT-12L□C -110M06020				LCMT-18LOO -110M06030
రేటెడ్ శక్తి (KW)	0.6		0.8			1.2				1.5					1.2				1.8
రేట్ చేయబడిన వోల్టేజ్(V)	220		220			220				220					220				220
రేటింగ్ ప్రస్తుతం (A)	2.5		3.5			5.0				6.0					4.5				6.0
రేటింగ్ వేగం(rpm)	3000		2000			3000				3000					2000				3000
హోల్డింగ్ టార్క్(N.m)	2.0		4.0			4.0				5.0					6.0				6.0
గరిష్ట టార్క్(N.m)	6.0		12			12				15					12				18
వోల్టేజ్ స్థిరంగా (V/1000r/నిమి)	56		79			54				62					83				60
టార్క్ గుణకం(N.m/A)	0.8		1.14			0.8				0.83					1.3				1.0
రోటర్ జడత్వం(Kg.m²)	0.31×10³		0.54×10³			0.54×10³				0.63×10³					0.76×10³				0.76×10³
దశ నిరోధకత(Ω)	3.6		2.41			1.09				1.03					1.46				0.81
దశ ఇండక్టెన్స్(mH)	8.32		7.3			3.3				3.43					4.7				2.59
మెకానికల్ సమయం స్థిరంగా (మిస్)	2.3		3.0			3.0				3.33					3.2				3.2
బరువు (కేజీ)	4.5		5.2			5.5				6.1					6.7				6.7
ఎన్‌కోడర్ లైన్ సంఖ్య(PPR)	2500 /సంపూర్ణ విలువ ఎన్‌కోడర్
ఇన్సులేషన్ తరగతి	తరగతి B(130°℃)
భద్రతా తరగతి	IP65
పర్యావరణాన్ని ఉపయోగించండి	Temperature:-20°C~+50℃ Humidity: Below 90% RH No dewin g
మోటార్ వైండింగ్ ప్లగ్	వైండింగ్ లీడ్ వైర్	U				v						w						PE
	క్రమ సంఖ్యను ప్లగ్ చేయండి	2				3						4						1
ఎన్‌కోడర్ ప్లగ్	సిగ్నల్ లీడ్ వైర్	5V	ov	A+	B+		Z+	-	-		-		U+	V+		W+	-		-	-	PE
	క్రమ సంఖ్యను ప్లగ్ చేయండి	2	3	4	5		6	7	8		9		10	11		12	13		14	15	1

ఇన్‌స్టాలేషన్ నోట్స్

1. ఇన్‌స్టాలేషన్/విడదీయడం భాగాలు మోటారు షాఫ్ట్ చివరలో ఉన్నప్పుడు, షాఫ్ట్‌ను బలవంతంగా కొట్టవద్దు, లేకుంటే షాఫ్ట్ యొక్క మరొక వైపు ఉన్న ఎన్‌కోడర్ దెబ్బతినవచ్చు.
2. షాఫ్ట్ బేస్ యొక్క కంపనాన్ని నివారించడానికి ప్రయత్నించండి, లేకుంటే షాఫ్ట్ దెబ్బతినవచ్చు.

110 సిరీస్
రేట్ టార్క్(N.m)	2.0	4.0	5.0	6.0
LA(పొడవు)	159	189	204	219
LB(షాఫ్ట్ పొడవు)	55	55	55	55
LC(రాబెట్ డెప్త్)	5.0	5.0	5.0	5.0
LD(ఫ్లేంజ్ డెప్త్)	12	12	12	12
LE(రాబెట్ వ్యాసం)	95	95	95	95
LF(ఫ్లేంజ్ సైజు)	110	110	110	110
LG(వికర్ణ పిచ్)	130	130	130	130
LZ(ఇన్‌స్టాలేషన్ హోల్స్)	9.0	9.0	9.0	9.0
S(షాఫ్ట్ వ్యాసం)	19	19	19	19
W(కీ స్లాట్ వెడల్పు)	6.0	6.0	6.0	6.0
H(వీల్‌బేస్‌కి కీ)	21.5	21.5	21.5	21.5
బ్రేక్‌తో బాడీ పొడవు	223	263	278	293

స్వరూపం మరియు సంస్థాపన కొలతలు (యూనిట్: మిమీ)

WIRNG డిగ్రామ్ OG సర్వో పరిధీయ సామగ్రి

Lichuan A4 సిరీస్ సర్వో డ్రైవర్ యొక్క వియుక్త వైరింగ్ రేఖాచిత్రం మరియు అనేక సాధారణంగా ఉపయోగించే పారామీటర్ సెట్టింగ్‌లు.

AC 220V సర్వో మోటార్ పూర్తి కిట్

లిచువాన్ ఫ్యాక్టరీ ఉత్పత్తి ఉత్పత్తుల యంత్రం

చెక్కే యంత్రం
పూత సామగ్రి
ఫైబర్ లాస్టర్ మార్కింగ్ మెషిన్
స్క్రూయింగ్ మెషిన్
టెస్టింగ్ మెషిన్
UV ప్రింటర్

స్వయంచాలక టంకం యంత్రం
హోల్డింగ్ టార్క్ టెస్టింగ్ మెషిన్
స్క్రూ మెషిన్
ఓసిల్లోగ్రాఫ్ మెషిన్

పరిశ్రమ అప్లికేషన్లు

రోబోటిక్ ఆర్మ్
లేజర్ కట్టింగ్ మెషిన్
3D ప్రింటింగ్
CNC మెషిన్
స్వయంచాలక ప్రకటన
చెక్కే యంత్రం
